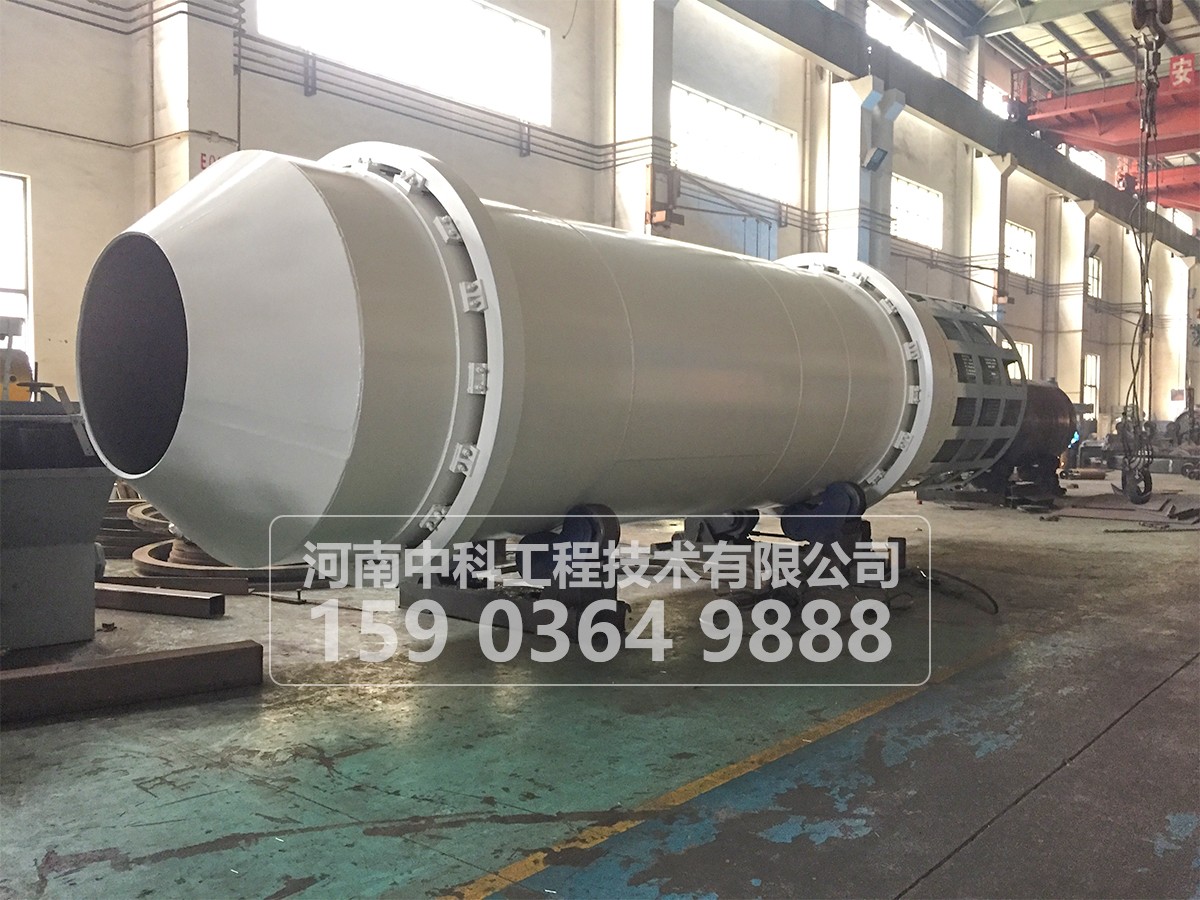

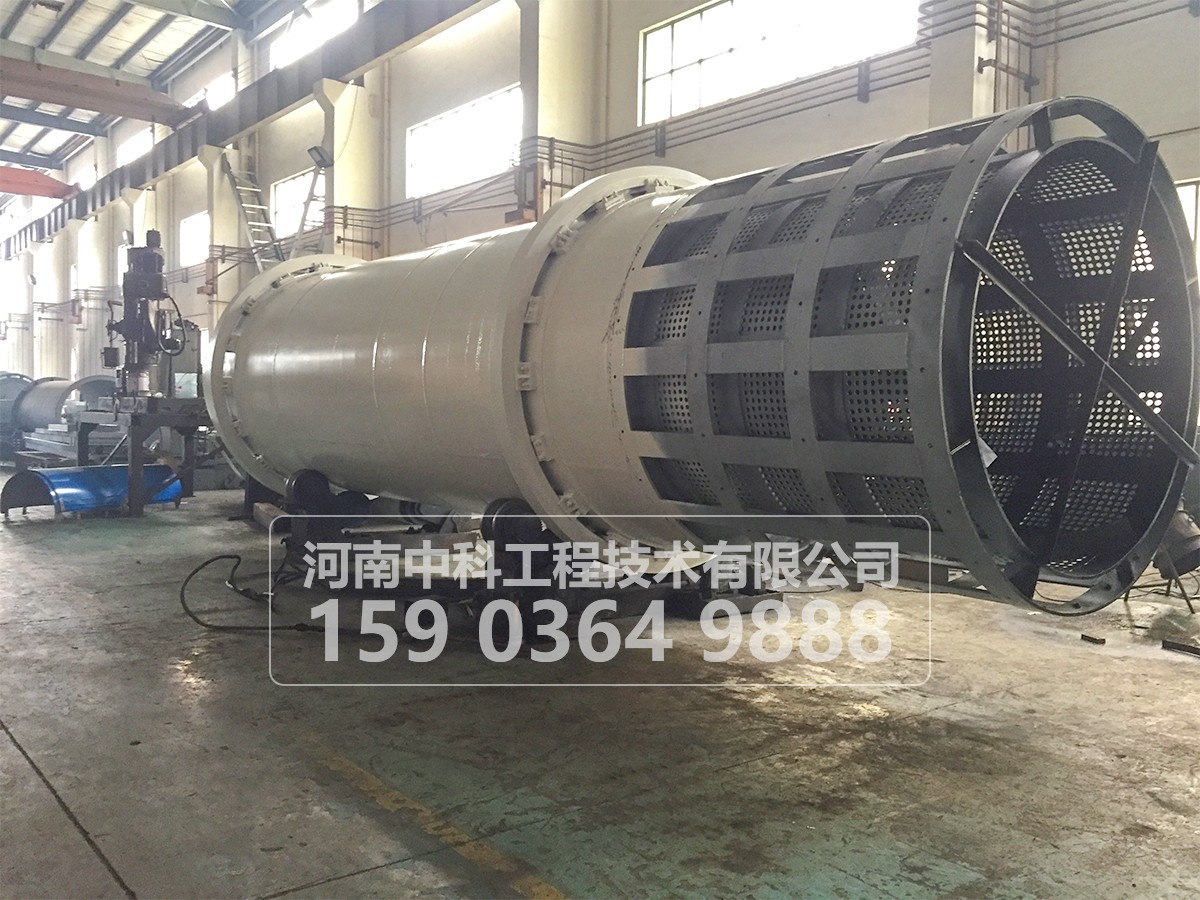

圆筒式洗石机广泛适用于铁、锰、石灰石、锡矿等含泥量较多的矿石选矿前序清洗泥沙,可以对矿物的搅拌、冲洗、分离、脱泥等各种难洗的大块矿石,洗矿效率可达98%左右。
圆筒式洗石机用于选矿工艺执行前含泥矿石清洗,提高后道工艺选矿指标,常用于锰矿、铁矿、石灰石、钨矿、锡矿、硅砂矿等矿物原料的清洗工序。滚筒洗石机是用于黑色和有色冶金矿山、钢铁、冶金、化工、建材用来洗净矿石、石料的大型设备,洗石机处理能力较大是满足大生产力对矿石、石料的清洁度有要求的企业的理想设备。
工作原理
洗石机是利用机械设备对原料石进行清洗,在保证工程质量要求的同时确保有足够的生产率满足混凝土搅拌站对石料的供应。
其工作过程一般为:原料储存、输送、清洗、成品料输送、污水沉淀回用;
原料储存一般为储料斗,对储料斗要求可用ZL50装载机上料,斗口上料宽度要大于3米,料斗容量视装载机上料高度、运输高度、原料自流角度等情况,越大越好。
原料输送一般采用皮带输送,视原料含泥量斗口处 设节流装置已控制清洗量。
因一般采石场提供的原料石上附着的泥尘量不大且附着力小,因此清洗过程无需太长,关键是石料清洗完毕卸出时不要附带料槽内脏水,而组成石料的二次污染。
完成清洗的石料一般也是通过皮带机输送到成品储料区或储料斗待用,因此 对存放处做遮护处理或现洗现用。
不论哪种类型的洗石机都会产生大量污水且用水量基本差不多,考虑环境要求一般设置污水沉淀回用池,视产量确定水池容积和沉淀层级,一并考虑污泥的机械或人工清理。
技术优势
1、结构简单,运行稳定。
2、无需预制,适用于各种工作环境。
3、使用寿命长,几乎没有易损件。
4、极少情况下需要维修,因此可大大降低成本。
5、轴承和水、物料分开,避免机器因污染生锈而引发损坏。
6、选洗效率高,可完全满足高等级用料的要求。
技术参数
规格型号 | GXS1050 | GXS1250 | GXS1570 | GXS1870 | GXS2080 | GXS2280 |
滚筒直径(mm) | 1000 | 1200 | 1500 | 1800 | 2000 | 2200 |
长度(mm) | 5000 | 5000 | 7000 | 7000 | 8000 | 8000 |
滚筒转速(r/min) | 22-24 | 18-23 | 18-23 | 16-22 | 16-22 | 15-20 |
产量(t/h) | 50-80 | 70-110 | 100-160 | 180-250 | 200-350 | 280-500 |
配套电动机(kw) | 11 | 15 | 22 | 30 | 37 | 45 |
外型 长(m) | 6212 | 6250 | 7820 | 7880 | 9500 | 9600 |
外型 宽(m) | 1150 | 1360 | 1660 | 1920 | 2230 | 2440 |
外型 高(m) | 1250 | 1400 | 1750 | 2210 | 2460 | 2650 |
重量(t) | 4.3 | 5.5 | 8.3 | 13.5 | 17.8 | 23.6 |
